Guida all'abbinamento delle batterie AGM L2 L3 L4 L5

Le moderne architetture elettriche dei veicoli, in particolare quelli che utilizzano la frenata rigenerativa e accessori molto richiesti, si basano su specifiche esatte della batteria. La scelta della dimensione corretta della batteria AGM è un requisito tecnico rigoroso, non una semplice raccomandazione. Quando installi un'unità con dimensioni fisiche errate, garantisci un montaggio non sicuro. Questa svista porta direttamente a danni dovuti a vibrazioni elevate che distruggono le piastre di piombo interne. Inoltre, una capacità non corrispondente (Ah) interrompe il sistema di gestione della batteria (BMS) del veicolo. Un BMS confuso provoca un guasto prematuro della batteria, sottopone a grave sforzo l'alternatore e causa malfunzionamenti del sistema start-stop. Questa guida analizza gli standard di dimensionamento della serie DIN/EN L (da L2 a L5). Forniamo un quadro pratico per abbinare dimensioni fisiche, capacità elettrica e specifiche del produttore. È possibile utilizzare questi dati per una sostituzione affidabile o per l'approvvigionamento di flotte su larga scala senza dubbi sulla compatibilità.

Punti chiave

• Ingombri standardizzati: la serie L (DIN/EN) standardizza larghezza (175 mm) e altezza (190 mm), con la capacità che si adatta direttamente alla lunghezza dell"involucro della batteria (da 242 mm in L2 a 353 mm in L5).

• La rigorosa regola di sostituzione: una batteria AGM deve essere sempre sostituita con un"altra batteria AGM; il passaggio a una batteria standard al piombo acido (SLA) comporterà un rapido guasto nelle applicazioni start-stop.

• Dipendenza BMS: l"aggiornamento o il downgrade della dimensione della batteria di avvio/arresto AGM richiede la ricalibrazione del BMS; la mancata registrazione della nuova capacità comporterà profili di ricarica errati e una durata di vita ridotta.

• Riferimenti incrociati diretti: le dimensioni della serie L sono direttamente correlate alle designazioni della serie H (ad esempio, L2 = H5, L3 = H6), semplificando i riferimenti incrociati tra gli standard BCI europei e nordamericani.

• Criteri di approvvigionamento: per valutare un produttore di batterie AGM è necessario andare oltre i valori Ah di base per valutare la compressione delle piastre, la purezza del piombo e i dati dei test sulla durata del ciclo.

Standard di decodifica delle dimensioni della batteria AGM: DIN/EN vs. BCI

Le catene di approvvigionamento globali spesso creano confusione durante l"approvvigionamento e la sostituzione. Regioni diverse utilizzano standard diversi per classificare le batterie per autoveicoli. Il Nord America fa molto affidamento sul sistema BCI (Battery Council International). L"Europa utilizza lo standard DIN/EN. Comprendere come interagiscono questi sistemi previene costosi errori di acquisto e garantisce un"installazione senza problemi in officina.

Il sistema della serie L

Lo standard europeo DIN/EN classifica le batterie per autoveicoli utilizzando una designazione da L1 a L6. Questo sistema standardizza le dimensioni fisiche della custodia e stabilisce una capacità elettrica di base. Le case automobilistiche preferiscono questo sistema perché semplifica la produzione dei veicoli. Gli ingegneri possono progettare un"unica larghezza del vano batteria per un"intera gamma di veicoli. In tutta la serie L, la larghezza rimane costante di 175 mm. L"altezza rimane costante a 190 mm. La lunghezza dell"involucro determina il volume interno. Un volume maggiore consente più piastre di piombo, il che aumenta direttamente la capacità di Ampere-ora (Ah). Un modello base di berlina potrebbe utilizzare una batteria L2 corta, mentre la variante diesel della stessa identica auto utilizza una batteria L5 più lunga nello stesso vassoio.

Dettagli sulla standardizzazione BCI

Il sistema di dimensione del gruppo del Battery Council International (BCI) va oltre le semplici dimensioni fisiche. Standardizza le posizioni dei terminali, le configurazioni della polarità e le caratteristiche prestazionali di base. Una dimensione specifica del gruppo BCI garantisce che la batteria si adatti fisicamente al vassoio, i cavi raggiungano i terminali corretti senza allungarsi e i morsetti di fissaggio fisseranno correttamente l"involucro. I meccanici si affidano alle dimensioni del gruppo BCI per assicurarsi di non installare una batteria con polarità invertita, che brucerebbe istantaneamente i fusibili principali del veicolo.

Matrice di riferimenti incrociati

La mappatura delle designazioni della serie L con le dimensioni dei gruppi della serie H e BCI semplifica gli appalti transfrontalieri. I nodi strutturali si allineano perfettamente attraverso queste convenzioni di denominazione. Utilizzare la seguente matrice per fare riferimenti incrociati alle dimensioni automobilistiche standard quando si ordinano unità sostitutive.

Distinzioni automobilistiche e marittime

È necessario distinguere tra le dimensioni del gruppo serie L/BCI per il settore automobilistico e le dimensioni del gruppo per il ciclo profondo marino/RV. Le dimensioni marine includono il Gruppo 24, 27, 31, 4D e 8D. Queste batterie presentano diversi tipi di terminali, come i perni filettati progettati per i dadi ad alette. Utilizzano inoltre piastre di piombo solide più spesse ottimizzate per scariche profonde prolungate piuttosto che brevi raffiche di avviamento ad alto amperaggio. La combinazione di applicazioni automobilistiche e marine porta a un rapido degrado della batteria. L"installazione di una batteria marina del Gruppo 31 in un furgone commerciale comporterà scarse prestazioni di avviamento a basse temperature perché la resistenza interna è troppo elevata per l"innesto rapido del motorino di avviamento.

Dimensione di valutazione e hold-down

La conformità agli standard fisici è estremamente importante per i vassoi batteria OEM. I produttori di veicoli progettano tolleranze strette sotto il cofano. Una batteria deve corrispondere alle dimensioni esatte per agganciare saldamente i morsetti di fissaggio della base. Lo standard europeo di hold-down più comune è il B13. La specifica B13 richiede una sporgenza alta 10,5 mm che corre lungo il lato lungo inferiore dell"involucro della batteria. La tacchetta metallica del veicolo si fissa su questa sporgenza. Se acquisti una batteria senza la sporgenza B13 corretta, la batteria rimbalzerà liberamente nel vassoio, provocando la rottura dell"involucro e perdite di acido.

Specifiche dettagliate della batteria AGM serie L

Ogni passaggio nella gerarchia della serie L fornisce una maggiore capacità elettrica e potenza di avviamento a freddo. La selezione dell"unità corretta richiede la corrispondenza dell"impronta fisica alle richieste energetiche specifiche del veicolo. Non puoi indovinare la dimensione; è necessario misurare il vassoio o consultare le specifiche di fabbrica.

Batteria AGM60 L2 (H5 / Gruppo 47)

La batteria AGM60 L2 rappresenta il punto di ingresso per le moderne applicazioni start-stop. Fornisce una soluzione di potenza compatta per veicoli con vani motore stretti, come berline compatte e SUV crossover più piccoli.

• Dimensioni fisiche: l'involucro L2 standard misura circa 242 mm di lunghezza, 175 mm di larghezza e 190 mm di altezza.

• Linea di base elettrica: fornisce una capacità nominale di 60 Ah. L'intervallo tipico di corrente di avviamento a freddo (CCA) è compreso tra 600 e 680.

• Applicazione target: questa dimensione si adatta perfettamente ai veicoli compatti e ai sistemi start-stop entry-level. Molti SUV di lusso di grandi dimensioni utilizzano la L2 anche come batteria ausiliaria secondaria. In questi sistemi a doppia batteria, la L2 alimenta moduli elettronici specifici come il servosterzo elettronico o i sistemi Brake-by-Wire mentre la batteria primaria gestisce l’avviamento del motore.

• Nota sull'installazione: a causa della sua lunghezza ridotta, l'installazione di un L2 in un vassoio più grande richiede un blocco distanziatore per impedire il movimento orizzontale.

Batteria AGM70 L3 (H6 / Gruppo 48)

La batteria AGM70 L3 costituisce lo standard più comune per i moderni veicoli passeggeri. Bilancia le dimensioni fisiche con robuste riserve elettriche, rendendolo la scelta predefinita per milioni di veicoli in tutto il mondo.

• Dimensioni fisiche: l'involucro L3 estende la lunghezza fino a circa 278 mm, mantenendo la larghezza standard di 175 mm e l'altezza di 190 mm.

• Linea di base elettrica: offre una capacità nominale di 70 Ah. I rating CCA variano tipicamente da 720 a 760.

• Applicazione target: berline di medie dimensioni, camioncini standard da mezza tonnellata e SUV di medie dimensioni fanno molto affidamento su queste dimensioni. Funziona come fonte di alimentazione primaria per le principali applicazioni start-stop in cui il motore si spegne al semaforo.

• Nota di installazione: L3 è abbastanza pesante da consentire ai tecnici di utilizzare una cinghia per il trasporto della batteria. Lasciare cadere un L3 nel vassoio della cappa incassata senza cinghia spesso provoca lo schiacciamento delle dita o il danneggiamento delle cappe di plastica circostanti.

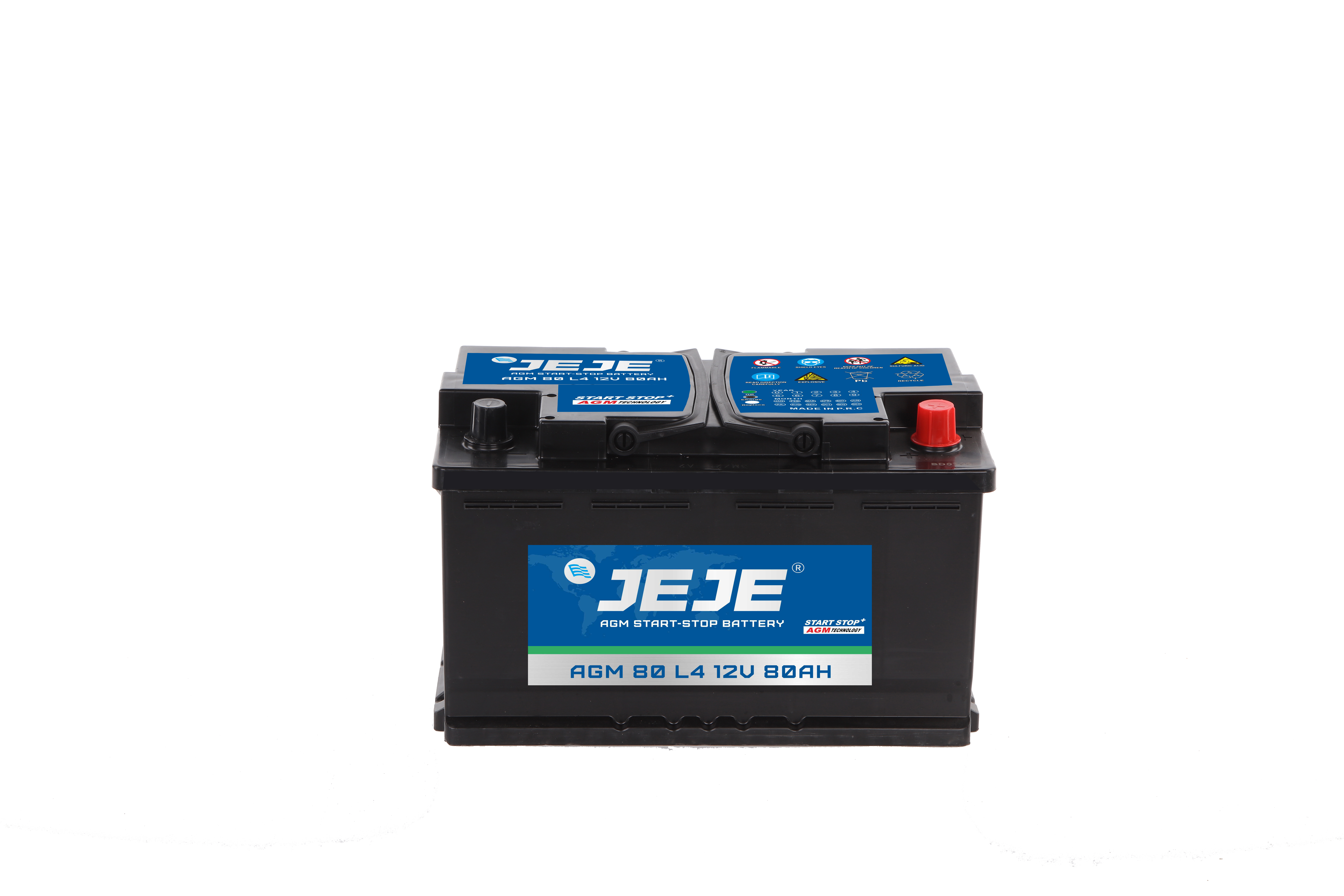

Batteria AGM80 L4 (H7 / Gruppo 94R)

La batteria AGM80 L4 aumenta l'erogazione di potenza per i veicoli dotati di suite elettroniche complete, sedili riscaldati e motori di cilindrata maggiore.

• Dimensioni fisiche: l'involucro L4 misura circa 315 mm di lunghezza, 175 mm di larghezza e 190 mm di altezza.

• Linea di base elettrica: fornisce una sostanziale capacità di 80 Ah. L'uscita CCA varia da 800 a 850.

• Applicazione target: veicoli di lusso, furgoni commerciali leggeri e veicoli con carichi di accessori elettronici pesanti richiedono L4. Gestisce senza sforzo l’attrazione parassita di sistemi di infotainment avanzati, compressori delle sospensioni pneumatiche e moduli radar di assistenza alla guida.

• Nota di installazione: La 'R' nel Gruppo 94R sta per 'Reverse'. Ciò significa che il terminale positivo si trova sul lato destro guardando la batteria. Verificare sempre il percorso dei cavi prima di inserire un L4 nel vassoio, poiché forzare i cavi ad incrociarsi sulla batteria crea un grave rischio di incendio.

Batteria AGM92 L5 (H8 / Gruppo 49)

La batteria AGM92 L5 si trova in cima alla tabella delle dimensioni standard dei veicoli passeggeri. Offre la massima capacità di riserva e una potenza di avviamento inflessibile per gli ambienti automobilistici più esigenti.

• Dimensioni fisiche: l'involucro L5 richiede uno spazio significativo sul vassoio, misurando circa 353 mm di lunghezza, 175 mm di larghezza e 190 mm di altezza.

• Linea di base elettrica: vanta un'enorme capacità che va da 92 Ah a 95 Ah. I rating CCA in genere vanno da 850 a 900.

• Applicazione target: i veicoli europei ad alte prestazioni, i grandi motori diesel e le applicazioni per flotte pesanti richiedono la L5. I motori diesel richiedono un amperaggio enorme per alimentare le candelette e i riscaldatori della griglia prima ancora che il motorino di avviamento si inneschi. L'L5 fornisce questa potenza senza far scendere la tensione al di sotto delle soglie critiche.

• Nota di installazione: con un peso superiore a 60 libbre, l'L5 richiede un'attenta gestione. Molti veicoli europei montano la L5 sotto il sedile del passeggero o nel vano bagagliaio posteriore. Assicurarsi che il tubo di sfiato sia collegato correttamente durante l'installazione per convogliare i gas di scarico naturali all'esterno della cabina passeggeri.

Valutazione tecnica: abbinamento di una batteria Start Stop AGM al carico

La scelta di una batteria sostitutiva richiede una rigorosa valutazione tecnica. Affidarsi esclusivamente ai parametri di tensione di base porta a guasti catastrofici del sistema. È necessario valutare il carico elettrico specifico del veicolo e abbinare di conseguenza la chimica interna e la capacità della batteria. Una batteria non è solo una scatola di elettricità; è un dispositivo di stoccaggio chimico che deve essere allineato con l"uscita dell"alternatore del veicolo.

La regola della "tensione non sufficiente".

La corrispondenza di una tensione di 12 V si rivela del tutto insufficiente per i veicoli moderni. Una piccola batteria per motocicletta e un"enorme batteria per camion diesel emettono entrambe 12 volt. Gli acquirenti devono abbinare sia la capacità (Ah) che le dimensioni fisiche per garantire la compatibilità del sistema. L"alternatore del veicolo si aspetta uno specifico valore in Ah per governare il suo algoritmo di ricarica. Se installi una batteria da 60 Ah in un veicolo programmato per una batteria da 95 Ah, l"alternatore spingerà troppa corrente, facendo bollire l"elettrolito e distruggendo la batteria in poche settimane.

Caratteristiche-risultati: SLA vs AGM

La tecnologia del tappetino di vetro assorbente gestisce il ciclo profondo eccezionalmente bene. In una batteria start-stop AGM , i tappetini in fibra di vetro comprimono strettamente le piastre di piombo. Questa compressione fisica impedisce al materiale di piombo attivo di fuoriuscire dalla rete durante cicli di scarica ripetuti. Le batterie standard al piombo acido (SLA) non hanno questa compressione. Quando una batteria SLA si scarica, le piastre di piombo si espandono e si contraggono. Senza il tappetino di vetro che tiene insieme il tutto, il piombo si sfalda e cade sul fondo dell'involucro, mandando eventualmente in cortocircuito la cella. L'installazione di una batteria SLA in un veicolo con sistema start-stop provoca un rapido degrado interno.

Capacità (Ah) e Capacità di riserva (RC)

L"Amperora (Ah) misura l"energia totale immagazzinata da una batteria. La capacità di riserva (RC) misura per quanti minuti la batteria può sostenere un carico di 25 A prima di scendere sotto i 10,5 volt. È necessario garantire un"adeguata potenza di riserva per i prelievi parassiti. I veicoli moderni assorbono continuamente energia per i sistemi di sicurezza, i moduli di accesso senza chiave e le impostazioni della memoria durante le fasi di spegnimento del motore. Ad esempio, un veicolo con un assorbimento parassitario costante di 50 milliampere (0,05 A) consumerà 1,2 Ah al giorno anche solo seduto in un vialetto. Nel corso di un parcheggio in aeroporto di due settimane, ciò equivale a 16,8 Ah. Valori Ah più elevati forniscono un buffer più ampio contro questi continui consumi, garantendo che il veicolo continui a ripartire al tuo ritorno.

Realtà relative agli amplificatori di avviamento a freddo (CCA).

La corrente di avviamento a freddo determina la capacità della batteria di avviare un motore a temperature gelide. La conformità ai requisiti OEM CCA rimane fondamentale per l"affidabilità a basse temperature. Tuttavia, una specifica eccessiva del CCA a scapito dell’Ah rappresenta una strategia errata per i veicoli start-stop. Per ottenere valori CCA artificialmente elevati, alcuni produttori utilizzano piastre di piombo più sottili e numerose per aumentare la superficie. Queste piastre sottili si degradano molto più velocemente in condizioni di ciclo profondo. I sistemi start-stop richiedono piastre più spesse e robuste per sopravvivere al ciclo costante, rendendo Ah una metrica più critica rispetto a un CCA eccessivo.

Dimensionamento di aggiornamenti e downgrade: rischi di implementazione

La modifica delle dimensioni della batteria di fabbrica introduce rischi tecnici significativi. Sebbene l"aggiornamento della capacità sembri vantaggioso per l"elettronica aftermarket, richiede un"attenta misurazione fisica e una ricalibrazione del software. Il declassamento della capacità si traduce quasi sempre in un guasto del sistema e in driver bloccati.

Consultazione delle linee di base OEM

Utilizza sempre gli strumenti di ricerca del veicolo e controlla prima il manuale del proprietario. Stabilire la dimensione del gruppo consigliata dalla fabbrica prima di tentare qualsiasi modifica. La linea di base OEM determina i valori minimi accettabili di Ah e CCA. Definisce inoltre l"esatto ingombro fisico che gli ingegneri del veicolo hanno progettato per ospitare il vano batteria. Non indovinare mai la dimensione basandosi solo sull"ispezione visiva.

Vincoli fisici e modifiche dei vassoi

Il montaggio di una batteria più grande richiede spazio fisico. Passando da un L3 ad un L4 la lunghezza della cassa aumenta di 37mm. È necessario misurare accuratamente la lunghezza del vassoio. Verificare la presenza di blocchi distanziatori rimovibili. Molti veicoli europei sono dotati di vassoi regolabili con blocchi di plastica che possono ospitare diverse dimensioni della serie L. La rimozione di un blocco consente di inserire saldamente una batteria più grande. Non forzare mai una batteria in un vassoio troppo piccolo. La pressione risultante romperà l"involucro di plastica, provocando la fuoriuscita di acido solforico altamente corrosivo sulle guide del telaio e sui cablaggi del veicolo.

Registrazione BMS e tensione dell"alternatore

La modifica della capacità della batteria richiede la riprogrammazione del computer del veicolo utilizzando uno scanner diagnostico OBD2 avanzato. Il sistema di gestione della batteria (BMS) monitora l"età della batteria, la resistenza interna e la temperatura. Regola di conseguenza la tensione di carica dell"alternatore. Una batteria vecchia e degradata richiede una tensione più elevata per spingere la carica nelle piastre. Se si installa una nuova batteria senza registrarla, il BMS continuerà ad applicare alta tensione, sovraccaricando la nuova unità e facendo bollire l"elettrolito interno. Inoltre, se si aumenta la capacità Ah (ad esempio, passando da 70 Ah a 80 Ah), il BMS deve conoscere il nuovo target. La mancata registrazione di una batteria più grande provoca una carica insufficiente cronica, che porta a una rapida solfatazione e a un guasto prematuro.

Compromessi concettuali

L"aggiornamento a una batteria L5 fornisce un"enorme capacità di riserva per verricelli aftermarket, sistemi audio ad alto rendimento o luci ausiliarie. Tuttavia, questo aggiornamento introduce una significativa penalità di peso. Una batteria L5 pesa sostanzialmente più di una L3. È necessario valutare se il guadagno in capacità elettrica giustifica il peso aggiunto del front-end e la necessità di ricalibrazione del BMS. Per la maggior parte dei veicoli passeggeri standard, attenersi alle dimensioni OEM offre il miglior equilibrio tra prestazioni e longevità.

Valutazione di un produttore di batterie AGM per l"approvvigionamento commerciale

L’approvvigionamento di batterie per le flotte commerciali richiede una rigorosa valutazione dei fornitori. È necessario guardare oltre le affermazioni di marketing di base e analizzare i processi di produzione sottostanti. Il controllo di qualità a livello di fabbrica determina l’affidabilità sul campo. Una batteria economica costa di più nel lungo periodo se si considerano i carri attrezzi e i tempi di fermo del veicolo.

Scalabilità e coerenza

I gestori della flotta devono valutare i fornitori in base alla coerenza operativa. Cerca le certificazioni ISO/TS 16949. Questo standard di gestione della qualità automobilistica garantisce una rigorosa prevenzione dei difetti. Le linee di assemblaggio automatizzate garantiscono una compressione uniforme delle piastre e un riempimento preciso dell"elettrolita. L"assemblaggio manuale introduce variabili inaccettabili. Se un operaio inserisce manualmente i tappetini di vetro, il rapporto di compressione varierà da cella a cella. Questa incoerenza porta a un"usura irregolare e a guasti prematuri di un lotto di batterie.

Qualità Costruttiva Interna

Valuta un potenziale produttore di batterie AGM analizzando le sue materie prime. Il piombo vergine supera notevolmente le prestazioni del piombo riciclato, offrendo una resistenza interna inferiore e un'accettazione della carica più rapida. Indagare sulla tecnologia di fusione della griglia. Le griglie stampate offrono una resistenza alla corrosione superiore rispetto ai vecchi modelli di griglie in metallo espanso. Le griglie stampate presentano un telaio continuo e ininterrotto che incanala la corrente in modo efficiente al terminale. Verificare infine i rapporti di compressione del materassino di vetro. L'elevata compressione previene la perdita di materiale attivo, che determina la durata effettiva del ciclo in caso di utilizzo start-stop intenso.

Garanzia e conformità

Analizzare attentamente i termini della garanzia. Le applicazioni commerciali spesso prevedono periodi di garanzia diversi rispetto alle applicazioni consumer a causa del numero di cicli più elevato. Controlla i tassi di difetto storici del produttore. Garantire la rigorosa conformità alle specifiche OEM. Per le applicazioni automobilistiche europee, la batteria deve soddisfare gli standard VDA (Verband der Automobilindustrie). La conformità garantisce che la batteria funzionerà in modo identico all"unità originale di fabbrica, garantendo che l"architettura elettrica del veicolo rimanga stabile.

Conclusione

La selezione della dimensione corretta della batteria AGM rimane un processo rigido e tecnicamente impegnativo. I limiti fisici dei vassoi, i calcoli precisi del carico e i rigorosi requisiti elettrici OEM dettano la scelta finale. Ignorare questi parametri porta a un rapido guasto dei componenti e al funzionamento compromesso del veicolo. Prima di tutto, abbina la dimensione L DIN/EN per garantire l"idoneità fisica, quindi verifica che i valori Ah e CCA siano perfettamente allineati con le specifiche originali del veicolo.

Eseguire i seguenti passaggi per garantire una sostituzione corretta della batteria:

1. Misurare la lunghezza dell"involucro della batteria esistente da un bordo all"altro per confermare le dimensioni attuali della serie L.

2. Individuare il codice prodotto OEM, il valore Ah e le dimensioni del gruppo BCI/DIN stampati direttamente sull"etichetta della batteria corrente.

3. Verificare l"orientamento del terminale richiesto dal veicolo e lo stile del morsetto di fissaggio della base prima di acquistare un ricambio.

4. Utilizzare uno scanner diagnostico OBD2 per registrare la nuova batteria nel sistema di gestione della batteria del veicolo immediatamente dopo l"installazione.

Domande frequenti

D: Posso sostituire una batteria AGM L3 con una batteria AGM L4?

R: Sì, a condizione che il vano batteria del veicolo disponga di spazio fisico sufficiente. È necessario misurare la lunghezza del vassoio per accogliere l"involucro L4 da 315 mm. Inoltre, l’aggiornamento della capacità richiede una rigorosa riprogrammazione del BMS. Il computer del veicolo deve registrare il valore Ah più alto per regolare correttamente il profilo di carica.

D: Qual è la differenza tra una batteria H6 e una AGM70 L3?

R: Non c"è alcuna differenza fisica o elettrica. H6 e L3 sono semplicemente convenzioni di denominazione regionali diverse per la stessa identica dimensione della batteria. Entrambe le designazioni si riferiscono ad un involucro che misura circa 278 mm di lunghezza con una capacità di circa 70 Ah.

D: Devo utilizzare una batteria AGM per un veicolo con sistema start-stop?

R: Sì, è una rigorosa necessità tecnica. I sistemi start-stop richiedono capacità di ciclo elevato per alimentare l"elettronica mentre il motore è spento. La sostituzione di un"unità AGM con una batteria al piombo acido standard causerà un rapido degrado interno e guasti prematuri.

D: Come faccio a sapere di quale dimensione della batteria AGM ha bisogno il mio veicolo?

R: Inizia controllando il manuale del proprietario o utilizzando uno strumento di ricerca OEM. Puoi anche misurare fisicamente la lunghezza della batteria e leggere il codice DIN/BCI stampato direttamente sull"etichetta della batteria esistente per garantire una corrispondenza esatta.

D: I produttori di batterie AGM sono tutti uguali?

R: No. I produttori differiscono in modo significativo nella qualità della costruzione interna. Le variazioni nel design della griglia, nella purezza del piombo e nella compressione della piastra in vetro opaco influiscono direttamente sulla longevità della batteria, sul ciclo di vita e sulle prestazioni complessive negli ambienti automobilistici più esigenti.
