Batterie per auto JIS, DIN e BCI: qual è la differenza?

L'aftermarket automobilistico globale e le catene di fornitura OEM si affidano a una rigorosa standardizzazione per garantire l'affidabilità elettrica e l'adattamento fisico. Gli standard regionali creano un panorama altamente frammentato tra le diverse marche di veicoli. La selezione o l'approvvigionamento di uno standard di batteria errato comporta gravi guasti di montaggio, posizionamento errato dei terminali, corrente di avviamento a freddo (CCA) inadeguata e potenziali rischi per la sicurezza dovuti a meccanismi di bloccaggio incompatibili. Valutare le esatte differenze strutturali, elettriche e di test tra una batteria per auto JIS, DIN e BCI è essenziale per i gestori di flotte, i tecnici automobilistici e i team di approvvigionamento per garantire la conformità OEM e l'affidabilità operativa. Analizzeremo le esatte dimensioni fisiche, le configurazioni dei terminali e le metodologie di valutazione delle prestazioni che separano questi tre framework dominanti. È necessario sapere esattamente cosa si adatta al vassoio, si fissa al telaio e alimenta il motorino di avviamento senza attivare un guasto del sistema di gestione della batteria.

Punti chiave

• L’allineamento regionale determina la progettazione: BCI domina i veicoli nordamericani, DIN (e EN) governano l’ingegneria europea e JIS è lo standard rigoroso per la produzione automobilistica giapponese e asiatica in generale.

• L'adattamento fisico non è negoziabile: le differenze nel posizionamento dei terminali (incassati o sporgenti), nell'altezza dell'involucro e nelle sporgenze di fissaggio della base fanno sì che questi standard siano raramente intercambiabili in modo sicuro senza modifiche pesanti.

• I protocolli di test variano: ogni standard utilizza valori di riferimento di temperatura, velocità di carica, durate di scarica e requisiti di inclinazione diversi per calcolare la capacità e le prestazioni di avviamento a freddo.

• L'approvvigionamento richiede specificità: la collaborazione con un produttore qualificato di batterie per auto richiede la specifica dell'esatto standard regionale per garantire che vengano utilizzati il ​​corretto design della piastra interna e gli stampi dell'involucro esterno.

Comprendere lo scenario di base: perché esistono gli standard per le batterie

Una batteria deve soddisfare tre criteri non negoziabili per funzionare correttamente in qualsiasi veicolo. Deve adattarsi perfettamente al vassoio fisico. Deve essere fissato in modo sicuro al telaio del veicolo per evitare danni da vibrazioni. Infine, deve fornire l"esatto carico elettrico richiesto dal motorino di avviamento del veicolo e dall"elettronica di bordo. Il mancato rispetto di uno qualsiasi di questi criteri provoca un guasto prematuro della batteria o gravi malfunzionamenti elettrici. Quando un tecnico apre il cofano, il primo segnale visivo è il meccanismo di bloccaggio. Se vedono una fascia superiore, sanno immediatamente che hanno a che fare con uno standard JIS o BCI specifico. Se la batteria è fissata alla base, è possibile utilizzare una lunga prolunga e una presa da 13 mm per rilasciare il morsetto della base DIN.

Gli organi di governo regionali hanno sviluppato quadri distinti basati su specifiche preferenze di ingegneria automobilistica. Il Battery Council International supervisiona gli standard nel Nord America. Il Deutsches Institut für Normung detta i requisiti per l"Europa. Japanese Industrial Standards gestisce le strutture per l"Asia. Queste organizzazioni hanno creato regole in linea con il modo in cui gli ingegneri locali progettano i vani motore e i sistemi elettrici.

È necessario valutare le batterie attraverso tre obiettivi principali per comprendere questi standard:

1. Dimensioni fisiche: includono la lunghezza, la larghezza e l"altezza esatte dell"involucro di plastica.

2. Configurazione del terminale: i terminali possono essere posizionati sulla parte superiore, montati lateralmente o rimanere incassati all"interno dell"involucro.

3. Metodologie di valutazione delle prestazioni: regioni diverse danno la priorità alla corrente di avviamento a freddo (CCA), alla capacità di riserva (RC) o alle valutazioni di ampere-ora (AH) in modo diverso in base al clima locale e alle richieste elettriche del veicolo.

La capacità di riserva misura per quanti minuti una batteria può fornire 25 A a 80 gradi Fahrenheit prima che la tensione scenda sotto 10,5 volt. Questa metrica è universalmente importante, ma gli standard BCI la enfatizzano fortemente per i veicoli nordamericani che utilizzano numerosi accessori aftermarket. La chimica interna spesso rimane identica in queste regioni. Le piastre standard al piombo-acido o i separatori Absorbent Glass Mat (AGM) funzionano allo stesso modo a livello globale. Tuttavia, l’architettura esterna è strettamente regolata dagli standard regionali. Non è possibile forzare un involucro non corrispondente in un vassoio rigido, indipendentemente dalla sostanza chimica presente all"interno della scatola di plastica. Le piastre di piombo generano la potenza, ma il guscio esterno in plastica determina se tale potenza può essere integrata in sicurezza nel veicolo.

Batteria per auto JIS (standard industriale giapponese)

Gli ingegneri progettano la batteria per auto JIS principalmente per Toyota, Honda, Nissan, Subaru e altri veicoli di produzione asiatica. Questi veicoli sono spesso dotati di vani motore che privilegiano lo spazio verticale e l'accesso per la manutenzione dall'alto verso il basso. Il design della batteria riflette direttamente questa filosofia ingegneristica. Raramente troverai un veicolo giapponese che fissa la batteria dal basso.

Le caratteristiche fisiche risaltano immediatamente quando si ispeziona un"unità JIS. In genere presentano profili dell"involucro più alti rispetto alle loro controparti DIN e BCI. I terminali sporgono completamente dalla superficie piana superiore dell"involucro della batteria. Inoltre, generalmente non dispongono di sporgenze di fissaggio inferiori o alette di montaggio. Invece, si affidano interamente ai fissaggi della staffa di montaggio superiore. Una barra trasversale in metallo si fissa sulla parte superiore della batteria, tirandola verso il basso nel vassoio utilizzando due ganci a J filettati fissati al telaio.

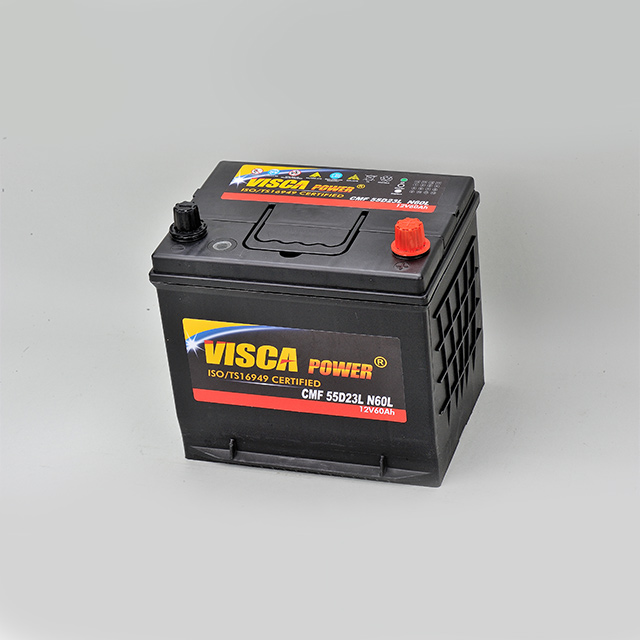

Decodificare la nomenclatura richiede la comprensione di una formula specifica. Prendiamo come esempio standard una batteria 55D23L .

• Il numero 55 rappresenta il grado di prestazione. Si tratta di un indice di prestazione combinato, non di una misurazione diretta di Amp/ora o CCA.

• La lettera D indica la classe di larghezza e altezza. Una classe "D" indica una larghezza di 173 mm e un"altezza di 202 mm.

• Il numero 23 indica la lunghezza approssimativa della cassa in centimetri.

• La lettera L indica la disposizione della polarità del terminale, il che significa che il terminale positivo si trova sul lato sinistro guardando la parte anteriore della batteria.

Altri gruppi JIS comuni popolano pesantemente il mercato post-vendita. Dimensioni come 32C24R, 46B24R e 95E41R dimostrano l"ampiezza dello standard. Ciascuna dimensione è destinata a specifiche cilindrate del motore e carichi elettrici comuni nella progettazione automobilistica asiatica. Il 46B24R è un punto fermo per le berline compatte, offrendo un equilibrio tra design leggero e adeguata potenza di avviamento. Il 95E41R fornisce l"enorme capacità di riserva necessaria per i camion per consegne commerciali che operano in ambienti urbani densi.

I test sulle tolleranze per le unità JIS si concentrano su fattori ambientali specifici. I protocolli JIS testano rigorosamente i limiti di consumo di acqua per garantire la longevità nei climi caldi. Gli standard JIS spesso richiedono misurazioni del peso specifico dell"elettrolita per garantire prestazioni ottimali in ambienti ad elevata umidità. I materiali dell"involucro in plastica sono inoltre formulati per resistere alla degradazione termica nei vani motore privi dell"ampia schermatura termica tipica dei veicoli europei di lusso. Richiedono inoltre un"elevata resistenza alle vibrazioni. I veicoli asiatici spesso montano le batterie in vani motore compatti e densamente popolati dove le armoniche del motore si trasferiscono direttamente al vano batteria. Le piastre interne di piombo devono resistere a queste frequenze senza perdere materiale attivo.

Batteria per auto DIN (Deutsches Institut für Normung)

Questo standard disciplina esclusivamente gli OEM europei. Produttori come Volkswagen, BMW, Audi, Mercedes-Benz e Volvo si affidano alla struttura della batteria per auto DIN . La progettazione europea dei veicoli spesso colloca le batterie in luoghi ristretti e vincolati, che richiedono un’architettura dell’involucro molto specifica. Troverai spesso queste unità sepolte sotto i cappucci del parabrezza, sotto i sedili dei passeggeri o nascoste nei vani del bagagliaio posteriore per ottimizzare la distribuzione del peso del veicolo.

Le caratteristiche fisiche soddisfano direttamente le strette tolleranze ingegneristiche europee. Queste batterie presentano un profilo di altezza complessiva inferiore. Ciò consente loro di adattarsi a vani motore ristretti senza interferire con la chiusura del cofano. I terminali sono sempre ad incasso. Si trovano a filo o sotto il bordo superiore dell"involucro. Ciò impedisce cortocircuiti accidentali contro le cappe metalliche a bassa distanza.

Richiedono inoltre una sporgenza di fissaggio della base inferiore. Vedrai spesso flange B13 o B14 stampate nella plastica inferiore. Un cuneo di metallo si fissa su questa flangia, fissando la batteria alla base anziché sopra. Questo metodo con morsetto alla base offre una sicurezza eccezionale durante la guida ad alta velocità e le curve aggressive, in linea con le dinamiche di guida delle autostrade europee.

Mentre i produttori europei sono stati pionieri della tecnologia start-stop, lo standard DIN si è evoluto per incorporare i requisiti del tappetino in vetro assorbente (AGM). Una moderna batteria DIN AGM presenta pareti dell"involucro rinforzate per gestire le pressioni interne più elevate generate dalla tecnologia del gas ricombinante. Non è possibile sostituire una batteria DIN AGM con una batteria DIN standard ad alto contenuto di liquido, anche se le dimensioni fisiche corrispondono perfettamente. Il sistema di gestione dell"energia del veicolo distruggerà la batteria ingolfata nel giro di pochi mesi.

Decodificare la nomenclatura implica comprendere il passaggio dai sistemi DIN a quelli EN. Il vecchio sistema DIN a 5 cifre forniva una categorizzazione di base per i veicoli più vecchi. Alla fine l’industria è passata al sistema di codici ETN (European Type Number) a 9 cifre. Questi codici più recenti definiscono esplicitamente la tensione, la capacità nominale e le prestazioni di avviamento a freddo.

• La prima cifra indica la tensione (solitamente 5 per batterie da 12 V inferiori a 100 Ah e 6 per batterie da 12 V superiori a 100 Ah).

• La seconda e la terza cifra rappresentano l"esatta capacità Ampere-ora (Ah).

• Le ultime tre cifre determinano l"esatto rating CCA basato sugli standard di prova EN.

Ciò garantisce che i parametri di sostituzione OEM esatti siano soddisfatti senza alcuna congettura da parte del tecnico.

Batteria per auto BCI (Battery Council International)

Il Battery Council International detta gli standard per gli OEM nordamericani. Ford, General Motors e Stellantis utilizzano questo quadro in tutte le loro gamme di veicoli. Anche le attrezzature commerciali pesanti e le macchine agricole fanno molto affidamento sullo standard delle batterie per auto BCI . Storicamente i veicoli nordamericani erano caratterizzati da vani motore di grandi dimensioni, che consentivano un'ampia varietà di forme e dimensioni di batterie.

Le caratteristiche fisiche variano ampiamente all"interno del quadro BCI. Le dimensioni della custodia sono classificate in base a numeri specifici di "dimensione del gruppo" anziché a codici alfanumerici. Presentano un mix di configurazioni dei terminali con montante superiore e laterale. I montanti laterali rimangono particolarmente comuni nei vecchi veicoli GM. Questo design previene la corrosione del terminale superiore e consente di risparmiare spazio verticale. Le unità BCI utilizzano un mix di meccanismi di bloccaggio inferiore e superiore che dipendono interamente dalle dimensioni specifiche del gruppo e dalla piattaforma del veicolo.

Decodificare la nomenclatura è semplice ma richiede la memorizzazione delle dimensioni del gruppo. Considera una batteria del gruppo BCI 31 . La designazione 'Gruppo 31' determina le dimensioni massime esatte. Misura circa 13 pollici di lunghezza, 6,8 pollici di larghezza e 9,44 pollici di altezza. Determina anche i tipi di terminali, spesso utilizzando perni filettati invece di montanti in piombo lisci. Questa dimensione specifica è ampiamente utilizzata negli autotrasporti commerciali, nelle applicazioni marine e nelle attrezzature agricole pesanti dove è obbligatoria un'elevata capacità di riserva. I meccanici della flotta si affidano a questo standard per i semirimorchi di Classe 8, dove tre o quattro batterie del Gruppo 31 sono collegate in parallelo per fornire la massiccia corrente di avviamento necessaria per far girare un motore diesel da 15 litri a temperature inferiori allo zero. I terminali con perno filettato su queste unità BCI commerciali consentono di fissare saldamente i terminali ad anello di grosso spessore, riducendo al minimo la caduta di tensione attraverso il banco di batterie.

Altre dimensioni comuni includono il Gruppo 24, 27, 34 e 35. Vedrai spesso una designazione "R" allegata a questi numeri, come 35R. Questa lettera inverte semplicemente la disposizione della polarità del terminale, invertendo le posizioni del polo positivo e negativo per adattarsi a diversi percorsi di instradamento dei cavi. Installare un Gruppo 35 standard in un veicolo progettato per un 35R significa che i cavi della batteria di fabbrica non raggiungeranno fisicamente i terminali.

Batteria per auto JIS vs DIN vs BCI: confronto tecnico diretto

Le variazioni dimensionali e di montaggio determinano il successo dell"installazione in officina. Confrontare i requisiti della staffa superiore JIS con i requisiti del morsetto base DIN. Non è possibile fissare in modo sicuro una batteria con morsetto alla base in un vassoio con staffa superiore. La batteria scivolerà in caso di frenata brusca, spezzando i cavi terminali. Analizzare le implicazioni sulla sicurezza dell"altezza del terminale. I terminali BCI e JIS sporgono verso l"alto. I terminali DIN rimangono incassati. L"installazione di un terminale sporgente sotto un cofano europeo basso rischia di provocare un grave cortocircuito elettrico e un potenziale incendio del veicolo.

I test delle prestazioni e le differenze di valutazione complicano i riferimenti incrociati tra le regioni. Gli amplificatori per avviamento a freddo vengono testati in modo diverso a seconda degli standard.

• BCI testa la velocità di scarica a 0°F (-18°C) per 30 secondi, richiedendo che la tensione rimanga superiore a 7,2 V.

• Lo standard europeo EN esegue il test a -18°C per 10 secondi fino a 7,5 V, fa una pausa per 10 secondi e quindi scarica ulteriormente al 60% della corrente iniziale finché la tensione non scende a 6,0 V.

• JIS utilizza un sistema di indicizzazione delle prestazioni completamente diverso che tiene conto sia della capacità che della capacità di avviamento a freddo in un unico numero di classificazione.

BCI utilizza rating CCA semplici. DIN e EN pongono una forte enfasi sulla capacità Ampere-ora per supportare la complessa elettronica europea. La certificazione di laboratorio varia in modo significativo. Le velocità e le durate di ricarica richieste differiscono durante i test per ciascuno standard. Una batteria che supera la certificazione JIS potrebbe non superare la certificazione DIN semplicemente a causa delle curve di scarica specifiche richieste dall"attrezzatura di laboratorio.

Anche le tolleranze ambientali e di stress divergono in base alle aspettative regionali. I requisiti di inclinazione per i test differiscono. Le batterie DIN spesso vengono sottoposte a test di inclinazione più severi perché sono spesso montate all"interno dell"abitacolo o del bagagliaio, dove le perdite di acido rappresentano un pericolo diretto per gli occupanti. I limiti accettabili per parametri quali il consumo di acqua e la ritenzione di elettroliti in condizioni di stress operativo estremo variano in base alla regione.

Quadro di valutazione: scelta e approvvigionamento dello standard giusto

La conformità OEM e i criteri di successo del montaggio sono estremamente importanti per la manutenzione dei veicoli moderni. La conformità allo standard di fabbrica è obbligatoria. I veicoli moderni utilizzano complessi sistemi di gestione della batteria (BMS). Questi sistemi programmano l"alternatore per caricarsi in base all"esatta resistenza e capacità di base dello standard della batteria di fabbrica. L"installazione dello standard sbagliato confonde il BMS, portando a sottocarica, sovraccarico o guasto prematuro dell"alternatore. Il computer del veicolo prevede una curva di scarica specifica. Se si installa una batteria BCI in un veicolo programmato per un"unità DIN, il profilo di carica non corrisponderà alla risposta chimica interna della batteria.

L'approvvigionamento richiede un controllo approfondito della catena di approvvigionamento. La collaborazione con un produttore affidabile di batterie per auto richiede un esame accurato. Cerca rigorose certificazioni ISO. Verifica la loro capacità di produrre stampi JIS, DIN e BCI precisi senza deformazioni dimensionali. Il controllo di qualità nella fusione di griglie al piombo o nella produzione di piastre AGM non è negoziabile. Le considerazioni sulla scalabilità sono importanti per i gestori delle flotte. La standardizzazione dell'inventario di manutenzione tra flotte regionali miste richiede un fornitore in grado di fornire tutti e tre gli standard in modo affidabile senza contaminazione incrociata degli stampi delle carcasse.

I team di procurement devono stabilire rigide guide di riferimento incrociato per le loro strutture di manutenzione. Affidarsi a dimensioni generiche piuttosto che a standard regionali esatti porta a sprechi di inventario. Se un responsabile acquisti acquista un pallet di batterie BCI Group 48 pensando che possa adattarsi a una flotta di furgoni europei, i meccanici scopriranno rapidamente che le flange della base non sono allineate con i vassoi della fabbrica. Ciò costringe la flotta a modificare i vassoi, il che invalida le garanzie del veicolo, oppure a restituire l’intero pallet.

I rischi di implementazione presentano pericoli fisici reali sul campo. Il pericolo del retrofitting è grave. Tentare di inserire una batteria JIS in un vassoio DIN è un errore comune. La conseguenza è l"impossibilità di fissare la flangia di base. Ciò comporta gravi danni dovuti alle vibrazioni, distacco prematuro delle piastre o archi terminali contro la cappa. La mitigazione richiede il rigoroso rispetto delle dimensioni dei gruppi OEM. Evita del tutto gli adattatori terminali aftermarket. Introducono cadute di tensione, aumentano la resistenza elettrica e creano punti di guasto.

Conclusione

Sebbene una batteria JIS, DIN e BCI possa condividere la stessa linea di base da 12 volt e una simile chimica interna al piombo-acido o AGM, rimangono componenti distinti. La loro architettura esterna, il posizionamento dei terminali, i meccanismi di mantenimento e gli standard di test li rendono strettamente non intercambiabili. Imporre uno standard non corrispondente in un veicolo compromette la sicurezza, la stabilità elettrica e la sicurezza fisica. Basare le decisioni di approvvigionamento rigorosamente sulla regione di origine del veicolo e sul design del vano batteria OEM. Utilizza BCI per le flotte nordamericane. Affidati a DIN per l"ingegneria europea. Seleziona JIS per le importazioni asiatiche. Seguendo questa logica si evitano costose diagnosi elettriche e danni fisici in futuro.

• Controlla immediatamente la tua attuale flotta o i requisiti di inventario per identificare standard non corrispondenti.

• Consultare i manuali OEM per le dimensioni esatte del gruppo prima di ordinare i ricambi.

• Ispezionare i vassoi fisici della batteria per verificare se utilizzano staffe superiori o sporgenze della base.

• Rivolgersi a un produttore certificato in grado di fornire documentazione conforme agli standard per tutti gli stampi regionali.

Domande frequenti

D: Posso sostituire una batteria JIS con una batteria DIN?

R: No, raramente sono intercambiabili. Le barriere fisiche impediscono un"installazione sicura. Le batterie DIN richiedono sporgenze di fissaggio della base, mentre i vassoi JIS utilizzano staffe superiori. Inoltre, le differenze di altezza dei terminali possono causare problemi di spazio sul cofano o di raggiungimento dei cavi.

D: Cosa significa "L" o "R" nei codici batteria JIS e BCI?

R: "L" o "R" indica il layout della polarità del terminale. Indica se il terminale positivo si trova sul lato sinistro o destro guardando la parte anteriore della batteria. Sbagliare significa che i cavi della batteria del tuo veicolo non raggiungeranno i poli corretti.

D: Una batteria BCI Gruppo 31 è uguale a una batteria standard DIN?

R: No. Il gruppo 31 è una dimensione commerciale specifica del Nord America, ampiamente utilizzata nei trasporti e nell"agricoltura. DIN è un ampio standard europeo. Sebbene il DIN abbia dimensioni equivalenti per carichi pesanti, le dimensioni fisiche e le sporgenze di fissaggio differiscono significativamente dal Gruppo 31.

D: In cosa differiscono gli standard delle batterie DIN ed EN?

R: EN, o norma europea, è lo standard più ampio che ha ampiamente assorbito e aggiornato i vecchi protocolli DIN tedeschi. Il sistema EN/ETN utilizza un codice a 9 cifre per definire con maggiore precisione tensione, capacità e prestazioni rispetto al precedente sistema DIN a 5 cifre.

D: Perché le batterie DIN hanno terminali incassati?

R: I terminali incassati sono una caratteristica di sicurezza vitale. Si trovano a filo o sotto il bordo superiore dell"involucro della batteria. Questo design impedisce cortocircuiti accidentali contro i cofani metallici nei vani motore europei compatti con spazi molto ridotti.

D: Come faccio a sapere di quale standard di batteria ha bisogno la mia auto?

R: Controlla prima il manuale del proprietario dell"OEM. Ispeziona l"etichetta della batteria esistente per codici specifici come il livello di prestazione JIS o la dimensione del gruppo BCI. Infine, esaminare il design fisico del vano batteria e del morsetto di fissaggio per confermare lo stile dell"involucro richiesto.
